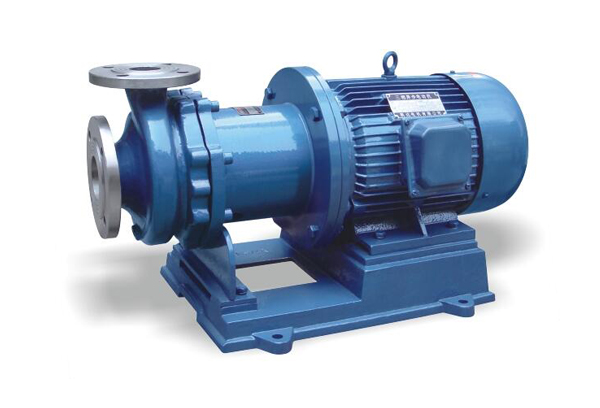

磁力驱动泵的性能分析
无泄漏原理
磁力泵的隔离套部件和相连的泵体组成了一个完全封闭的屏蔽密封腔体。叶轮、泵轴和内磁转子等组成的转子部件被完全包封在这个屏蔽密封腔体当中,用于输送的介质。而外磁转子则位于屏蔽密封腔体的外侧,位于空气当中,通过空间的磁场作用传递给位于介质当中的内磁转子和叶轮。由于由隔离套等定子部件组成的屏蔽密封腔体只有静密封,同时,带动叶轮对流体作功的泵轴没有穿出屏蔽密封腔体,因此,没有轴封的存在。所以说,磁力泵是一种没有动密封,而只有静密封的完全无泄漏的流体输送机械。
磁涡流损失
在磁力泵中,当外磁转子带动内磁转子同步旋转时,在内外磁转子中间会产生一个旋转的磁场。而处在内外磁转子中间的隔离套相对这个旋转磁场来说是在做切割磁力线运动,因此,若隔离套为金属导体材料,则必然会在隔离套表面产生感应电流,即磁涡流,由磁涡流引起的能量损失称为磁涡流损失。通常,磁涡流损失是以热量的形式表现出来的,它会使整机效率降低1%~7%。同时,会使隔离套温度升高,一旦隔离套处的温度升高到超过永磁体的最高使用温度,就会对永磁体的使用造成影响。因此,在磁力泵的设计当中,必须要控制隔离套的温度,以保证永磁体安全、可靠的工作。
