产品详情

CQB-F氟塑料磁力驱动泵

CQB-F氟塑料磁力驱动泵

CQB-F氟塑料磁力驱动泵防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

查看更多【磁力泵】产品

021-62586878

CQB-F氟塑料磁力驱动泵产品特点

防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

什么磁力驱动泵

CQB-F氟塑料磁力驱动泵工作原理

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

CQB-F氟塑料磁力驱动泵安装与调试

(一)磁力泵应水平安装,不宜竖立,泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

(二)当抽吸液面高于泵,心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配备底阀。

(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。

(四)检查电机旋转方向是否与磁力泵转向标记一致。

(五)电机启动后,?慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

(六)泵停止工作前,应先关闭排出阀门,然后切断电源。

CQB-F氟塑料磁力驱动泵产品用途

氟塑料磁力驱动泵广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用温度:-20℃至100℃。

CQB-F氟塑料磁力驱动泵型号意义

例如:CQB50-40-160F

CQB-磁力驱动离心泵

50-吸入口直径(mm)

40-排出口直径(mm)

160-叶轮名义直径(mm)

F-氟塑料

CQB-F氟塑料磁力驱动泵型号意义

CQB-F氟塑料磁力驱动泵性能参数

规 格 型 号

口径(mm)

流量 (m3/h)

扬程 (m)

电机功率 (kW)

转速(r/min)

材 质

进口

出口

CQB20-15-75F

20

15

1.6

7

0.18

2900

氟塑料

CQB25-20-100F

25

20

2.5

10.5

0.37

2900


CQB40-40-100F

40

40

6

11

0.55

2900


CQB32-20-110F

32

20

5.5

13

0.55

2900


CQB32-20-125F

32

20

3.6

20

1.1

2900


CQB32-20-150F

32

20

3.6

25

2.2

2900


CQB32-20-160F

32

20

3.6

32

2.2

2900


CQB40-25-120F

40

25

6.3

15

0.75

2900


CQB40-40-125F

40

40

6.5

17.5

1.1

2900


CQB40-25-125F

40

25

6.3

20

1.1

2900


CQB40-25-150F

40

25

6.3

25

3

2900


CQB40-25-160F

40

25

6.3

32

3

2900


CQB40-25-200F

40

25

6.3

50

7.5

2900


CQB50-32-125F

50

32

12.5

20

1.5

2900


CQB50-32-150F

50

32

12.5

25

4

2900


CQB50-32-160F

50

32

12.5

32

4

2900


CQB50-32-200F

50

32

12.5

50

7.5

2900


CQB60-50-125F

60

50

20

20

4

2900


CQB60-50-150F

60

50

20

25

4

2900


CQB65-50-160F

65

50

20

32

4

2900


CQB65-50-180F

65

50

20

36

5.5

2900


CQB65-40-200F

65

40

20

50

11

2900


CQB65-40-250F

65

40

25

80

18.5

2900


CQB80-65-125F

80

65

50

20

7.5

2900


CQB80-65-160F

80

65

50

32

11

2900


CQB80-50-200F

80

50

50

50

18.5

2900


CQB100-80-160FL

100

80

100

32

18.5

2900


注:表中CQB32-25-125F-------CQB100-80-160F都可配防爆电机

CQB-F型氟塑料磁力驱动泵产品用途

广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用温度:-20℃至100℃。

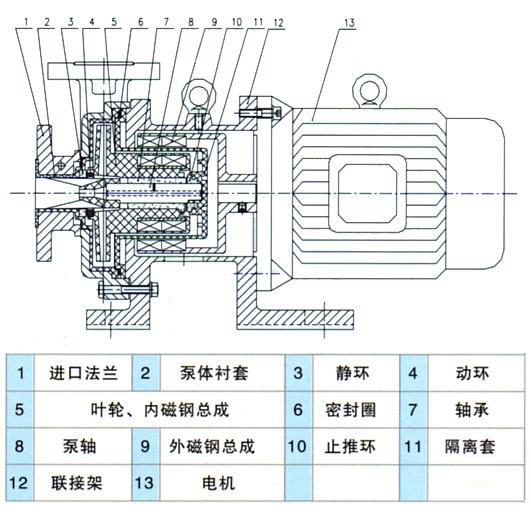

CQB-F型氟塑料磁力驱动泵安装尺寸图

CQB-F型氟塑料磁力驱动泵安装尺寸图

CQB-F型氟塑料磁力驱动泵安装尺寸图

CQB-F型氟塑料磁力驱动泵安装尺寸图
