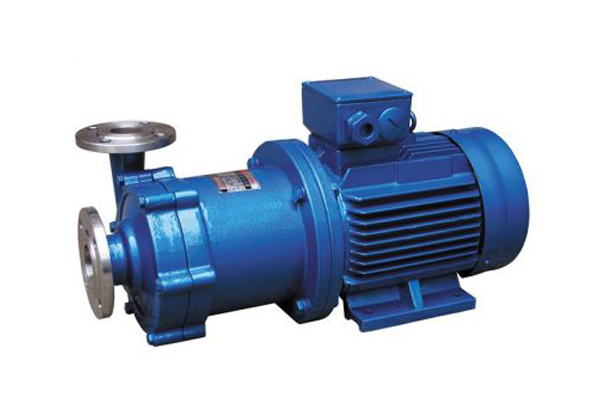

磁力驱动泵是利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用, 而非铁磁物质不影响或很少影响磁力的大小, 因此可以无接触地透过非磁导体(隔离套)进行动力传输的特性。磁力驱动泵主要由泵体、叶轮、磁性连轴器、隔离套、电动机等组成。电动机通过连轴器和外磁钢连在一起。 叶轮和内磁钢通过叶轮螺母和泵内轴组成一体, 装在由泵体和隔离套组成的密封体内。电动机带动外磁钢, 外磁钢带动内磁钢, 使叶轮旋转, 从而由静密封代替动密封, 达到无泄漏输送介质。
以下对组成部分进行简单介绍:
(1)泵体、叶轮和普通泵基本相同,起到对流体作功和对作功后流体收集、输送的目的。
(2)圆筒型磁力联轴器由内、外磁转子和隔离套组成,起到空间传递力或转矩的目的,是磁力泵中关键的传动部件。
(3)滑动轴承、推力轴承对叶轮、泵轴和内磁转子等组成的转子部件起到支撑和轴向限位作用。是磁力泵中的关键元部件,它的使用性能直接影响磁力泵的使用寿命。
(4)主要连接件是磁力泵中的联结支撑元部件。主要起到连接和定位等作用。
(5)轴承悬架部件对带动外磁转子的驱动轴起到支撑作用。只存在于非直联结构。
(6)原动机通常为电动机。为磁力泵提供动力。
