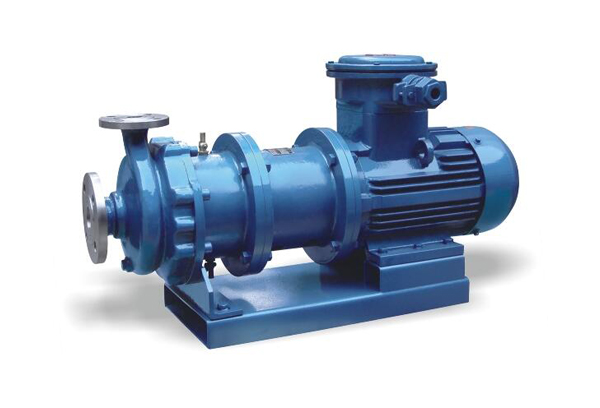

磁力驱动泵的冷却循环系统

发布人：隔膜泵厂家发布日期：2022-11-17 点击率：本文关键词：磁力驱动泵

磁力驱动泵中大多都有一套冷却循环系统，其循环方式常有两种。

（1）内循环方式在泵内靠近叶轮出口的部位引出一高压循环介质，其大部分高压流体经过内磁转子和隔离套间的狭小间隙，流经泵轴的中心孔或其他通道，回到泵的吸人口。另有一小部分经过止推轴承和滑动轴承的推力端面，再经滑动轴承的润滑油槽后，回到泵的吸人口，完成对隔离套、滑动轴承和推力轴承的润滑和冷却作用。

（2）外循环方式在泵的出口高压区引出一高压循环介质，其高压流体经外部的冷却、过滤等辅助设备后，再进人泵内，完成对隔离套、滑动轴承和推力轴承的润滑和冷却作用。

轴向力的产生和平衡方式

轴向力的产生主要由以下几个部分组成：叶轮前后盖板上的压力不一致产生的轴向力、引进的高压冷却循环流体作用在内磁转子上的轴向力、叶轮在对介质作功时产生的作用在叶轮上的动反力、所输送介质的泵人口压力作用在推力轴承端面上的轴向力。

以上轴向力的作用结果，就产生了一个作用在整个转子部件上，指向泵人口，非常巨大的轴向力，通常在几千牛，乃至上万牛以上。而推力轴承没有能力承受这么大的轴向力。因此为了保证推力轴承可以长时间，安全稳定的工作，就必须平衡泵内的轴向力。

磁力驱动泵中轴向力的平衡方式有许多种，其中一种为泵内轴向力的水力自平衡系统。通过更改叶轮前后盖板的受力面积，当叶轮产生的压力作用在前后盖板上时，叶轮上会产生一个大小等于或接近，但与作用在整个转子上的轴向力相反。从而基本上平衡了泵内的轴向力。

经过泵内轴向力的水力自平衡后，推力轴承上的轴向力可以控制在一个很小的范围内，推力轴承上的端面比压也可以控制在一个合理的范围内。
