不锈钢气动隔膜泵 QBY

不锈钢气动隔膜泵 QBY

上海新光明泵业生产的QBY系列气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。QBY不锈钢气动隔膜泵性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

隔膜泵厂家推荐您查看:电动隔膜泵、气动隔膜泵的选择方法气动隔膜泵的性能特点

查看更多【隔膜泵】产品

021-62586878

QBY不锈钢气动隔膜泵产品概述

QBY不锈钢气动隔膜泵不仅可以泵送流动的液体,还可以输送一些非流体介质。有自吸泵,潜水泵,罐装泵,泥浆泵和杂质泵。有很多好处。

1、无需灌溉。大吸程为5m。头达到50m。出口压力为5bar或更高。

2、流量大,传球性能好。允许直径大为10毫米的大颗粒。泵送泥浆和杂质几乎不会造成泵的磨损。

3、可以通过阀的开度无级调节扬程和流量(气压调节在1至7bar之间):

4、泵没有旋转部件没有轴封隔膜泵之类的泵送介质与泵的运动部件和工作材料完全分开,输送介质不会泄漏。因此,泵送有毒,易于使用或腐蚀性的介质不会造成环境污染或危害人身安 全。

5、不需要用电。在易燃易爆场所使用可靠。

6、可以浸入工作介质中。

7、简单易用,工作可靠,只需打开和关闭燃气阀即可启动和停止。即使在没有介质的情况下长时间运行或由于意外情况而突然停止,泵也不会受到损坏。发生过载时,泵将自动关闭以进行自我保护。当负载恢复正常时,它可以自动开始工作。

8、结构简单,易损件少,结构简单,易于安装和维护,泵提供的介质不会与阀门和连杆等活动部件接触。与其他类型的泵不同,转子,活塞,齿轮和叶片等零件的磨损会导致性能逐渐下降。

9、可以进行更多粘性运输。液体(厚度小于10,000厘泊);

10、即使空转,也无需用油润滑该泵。它也不会影响泵,这是泵的主要特征。

不锈钢气动隔膜泵的优点介绍

QBY不锈钢气动隔膜泵产品特性

1、QBY不锈钢气动隔膜泵由空气驱动,因此可以改变适用于中粘度和高粘度流体的背压(出口阻力)。流量会相应地自动调整。离心泵的工作点是根据水来设定的,当用于高粘度流体时,须配备减速器或变频器,这会大大增加成本。齿轮泵也是如此。

2、在易燃易爆的环境中(例如运输燃料或爆炸物)使用气动泵是可靠且廉价的。原因如下。首先,它在触地后不会产生火花。其次,在工作期间不会产生热量,也不会产生机器。它会过热;第三、隔膜泵不会充分搅动流体,因此流体不会过热。

3、在施工现场恶劣的地方,例如从施工现场和工业矿山的排水中,污水中含有很多杂质和复杂的成分,因此管道很容易堵塞,电动泵超载。电机容易受热损坏。气动隔膜泵允许颗粒通过并调节流量。当管道阻塞时,它将自动停止并清除障碍物。

4、此外,隔膜泵体积小,易于移动,不需要基础,占地很小,易于安装且经济。可用作移动物料输送泵。

5、在处理危险和腐蚀性物质时,隔膜泵可以将物质与外界完全隔离。

6、或者,在某些实验中,确保杂质不会污染原料。

7、可用于输送化学性质相对不稳定的流体,例如光敏材料和絮凝剂。这是因为隔膜泵的剪切力低,对材料的物理影响小。

QBY不锈钢气动隔膜泵的工作原理

QBY不锈钢气动隔膜泵工作原理是两个对称工作腔分别在A和B上装有隔膜,并通过中间连杆集成。压缩空气通过泵的入口进入阀,压缩空气通过阀机构引入一个腔室,推动腔室中的隔膜移动,并在另一腔室中排出空气。当到达冲程终点时,阀机构自动压缩。空气被引入另一个工作室,推动隔膜沿相反方向移动,两个隔膜连续且同步地往复运动。压缩空气从入口进入阀,并将隔膜向右移动。吸入A腔时,介质从C入口流入,球形阀2推入A腔,球形阀4被抽吸阻塞,介质变成B腔。接下来,推动球阀3将其打开,使其从D流出,同时锁上1以防止回流。这样,介质被连续地从C入口吸入并从D出口排出。

QBY不锈钢气动隔膜泵技术参数

流量:0-30m3/h;

扬程:0-50m;

口径:10-100mm;

温度:-15-+150℃;

压力:0.1-0.7MPa;

自吸高度:5-7m。

选购气动隔膜泵产品前需要了解以下知识:

不锈钢气动隔膜泵使用注意事项

气动隔膜泵的性能特点

气动隔膜泵的应用

不锈钢电动隔膜泵结构图

不锈钢气动隔膜泵的工作原理

气动隔膜泵的主要用途

不锈钢气动隔膜泵的七大功能特点

什么是QBY型气动隔膜泵

气动隔膜泵的主要特点

气动隔膜泵材质的选择

铝合金气动隔膜泵的产品特点

气动隔膜泵的组成

不锈钢气动隔膜泵的优点

气动隔膜泵的选择方法

什么是气动隔膜泵

气动隔膜泵操作运行注意事项

查看更多气动隔膜泵知识及产品

QBY不锈钢气动隔膜泵性能参数

型 号

口径
mm

流 量
m3 /h

扬程
m

吸程
m

大允许
通过颗粒
Ф(mm)

大供气压
kgf/cm3

QBY-10不锈钢气动隔膜泵

10

0.8

50

5

1

4-7

QBY-15不锈钢气动隔膜泵

15

1

50

5

1

4-7

QBY-25不锈钢气动隔膜泵

25

2.4

50

5

2.5

2-7

QBY-40不锈钢气动隔膜泵

40

8

50

5

4.5

2-7

QBY-50不锈钢气动隔膜泵

50

12

50

5

8

2-7

QBY-65不锈钢气动隔膜泵

65

16

50

5

8

2-7

QBY-80不锈钢气动隔膜泵

80

24

50

5

10

2-7

QBY-100不锈钢气动隔膜泵

100

30

50

5

10

2-7

QBY不锈钢气动隔膜泵产品适用范围

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后,用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。

7、泵吸各种污水。

8、用泵为油轮,驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体较高可耐150℃。

16、作为各种固液分离设备的前级送压装置。

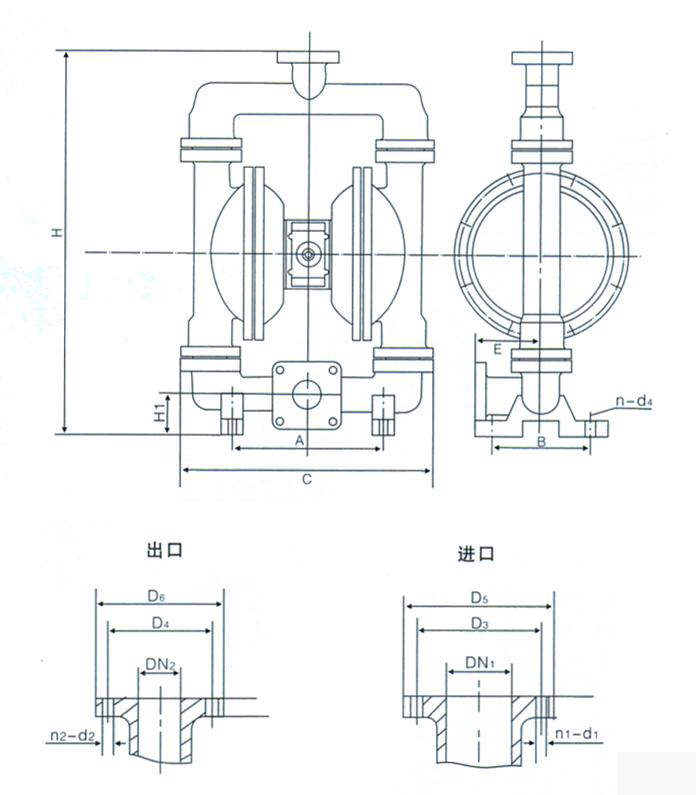

QBY不锈钢气动隔膜泵安装尺寸图

型号ABD5D6CHHlDN1DN2n-dln-d2D3D4En-d4进气口 外径备注
QBY-252151501001003805307025254-Φ 114-Φ 117575554-Φ 1010工氟程塑塑料料
QBY-402151501301203805307040324-Φ 13.54-Φ 13.510090554-Φ 1010
QBY-25A2201601101103705756825254-Φ 114-Φ 117575804-Φ 1210铸铁、不锈钢、铝 合金
QBY-40A2201601301203705756840324-Φ 13.54-Φ 13.510090804-Φ 1210
QBY-503402401401405508006550504-Φ 13.54-Φ 13.51101101454-Φ 17.512
QBY-653402401601605508007065654-Φ 13.54-Φ 13.51301301454-Φ 17.512
QBY-8034024019019058095010080804-Φ 17.54-Φ 17.51501501304-Φ 17.514
QBY-100340240210190580950100100804-Φ 17.54-Φ 17.51701701304-Φ 17.514

QBY不锈钢气动隔膜泵安装尺寸图
