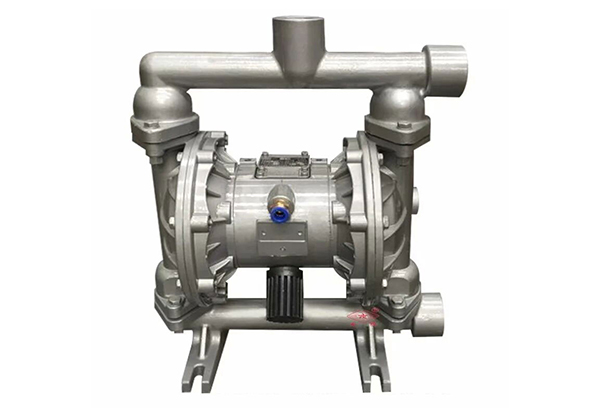

气动隔膜泵的检修对比其他泵类有什么不同

发布人:隔膜泵厂家 发布日期:2022-08-22 点击率: 本文关键词:气动隔膜泵

隔膜失效监测系统,用于检测气动隔膜泵隔膜的泄漏。该系统包括泵,该泵具有一个工作室,内装工作液;一个泵送室,用以泵送材料进入和送出泵;和一个隔膜,用以将工作室与泵送室隔离。一个no.1光纤与工作室相连接,用以传输一光学信号穿过工作液。一个第二光纤与工作室相连接,用以接收由no.1光纤传出的光学信号。一个电信号建立装置,在光信号从no.1光纤传出,穿过未被污染的工作液到达第二光纤时,建立no.1电信号。此电信号建立装置,在光信号从no.1光纤传出,穿过被污染了的工作液到达第二光纤时,建立第二电信号。当第二电信号被建立时,据此,污染材料穿过隔膜进入工作室的泄漏问题可被检测到。

隔膜泵内隔膜安装方法,它是在不影响泵的容积变化要求,又充分利用隔膜优良的抗压性能,在隔膜的几何尺寸上进行的,它具有不需增加什么成本和工作量,而又大大提高隔膜的使用寿命,保证生产的正常化和提高产品生产质量,它能适用于各种隔膜泵内隔膜安装。

隔膜泵的流量调节是靠旋转调节机构改变活塞冲程来调节的。其原理是:旋转调节机构的手轮(可以看到刻度盘上的位置变化),通过可调轴和滑轴发生轴向变换,此运动通过滑轴上的斜槽转变为偏心轮的径向位移,经过连接杆推动活塞,由于活塞冲程的改变,从而达到流量调节的目的。


隔膜泵的检修与其它形式的泵有所不同:

1、对泵阀检查应注意密封环是否老化变形,弹簧弹力是否严重降低,阀口与阀芯有无磨损、腐蚀等缺陷,安装时阀端面应与泵体法兰面平,不能凹进;

2、膜片更换时,拆装泵头应预先吊起,防止坠落损坏;

3、调节机构拆装时要标定冲程长度位置(冲程长度为5mm),卸下刻度表座,将刻度环滑入标定位置,测量的冲程长度应与刻度表完全一致;

4、活塞拆卸时,要用专用尖头工具把填料环从其槽内取出,注意不要损坏环槽;

5、蜗杆蜗轮要进行检查,其齿应完好无损,不应有裂纹或断齿,安装时要检查啮合接触情况。
