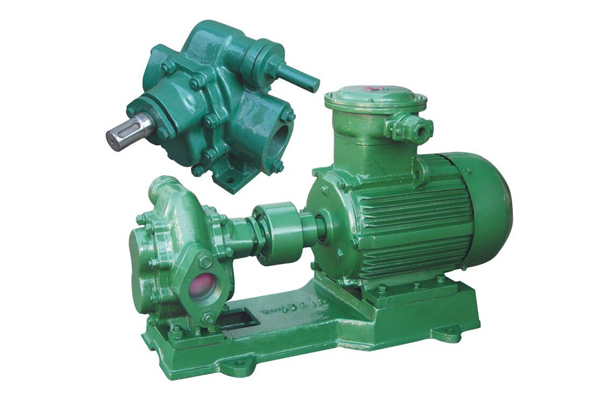

齿轮油泵的的具体操作方法

发布人:隔膜泵厂家 发布日期:2022-09-01 点击率: 本文关键词:齿轮油泵

齿轮油泵的的具体操作方法

根据泵选型原则和选型基本条件,具体操作如下:

1、根据装置的布置、地形条件、水位条件、运转条件,确定选择卧式、立式和其它型式(管道式、潜水式、液下式、无堵塞式、自吸式、齿轮式等)的泵。

2、根据液体介质性质,确定清水泵,热水泵还是油泵、化工泵或耐腐蚀泵或杂质泵,或者采用无堵塞泵。

安装在爆炸区域的泵,应根据爆炸区域等级,采用相应的防爆电动机。

3、根据流量大小,确定选单吸泵还是双吸泵;根据扬程高低,选单级泵还是多级泵,高转速泵还是低转速泵(空调泵)、多级泵效率比单级泵低,如选单级泵和多级泵同样都能用时,首先选用单级泵。


4、确定齿轮油泵的具体型号

确定选用什么系列的泵后,就可按流量,(在没有流量时,通常可取正常流量的1.1倍作为流量),取放大5%—10%余量后的扬程这两个性能的主要参数,在型谱图或者系列特性曲线上确定具体型号。操作如下:

利用泵特性曲线,在横坐标上找到所需流量值,在纵坐标上找到所需扬程值,从两值分别向上和向右引垂线或水平线,两线交点正好落在特性曲线上,则该泵就是要选的泵,但是这种理想情况一般很少,通常会碰上下列两种情况:

第一种:交点在特性曲线上方,这说明流量满足要求,但扬程不够,此时,若扬程相差不多,或相差5%左右,仍可选用,若扬程相差很多,则选扬程较大的泵。或设法减小管路阻力损失。

第二种:交点在特性曲线下方,在泵特性曲线扇状梯形范围内,就初步定下此型号,然后根据扬程相差多少,来决定是否切割叶轮直径,

若扬程相差很小,就不切割,若扬程相差很大,就按所需Q、H、,根据其ns和切割公式,切割叶轮直径,若交点不落在扇状梯形范围内,应选扬程较小的泵。选泵时,有时须考虑生产工艺要求,选用不同形状Q-H特性曲线。

5、泵型号确定后,对水泵或输送介质的物理化学介质近似水的泵,需再到有关产品目录或样本上,根据该型号性能表或性能曲线进行校改,看正常工作点是否落在该泵优先工作区?有效NPSH是否大于(NPSH)。也可反过来以NPSH校改几何安装高度?

6、对于输送粘度大于20mm2/s的液体泵(或密度大于1000kg/m3),一定要把以水实验泵特性曲线换算成该粘度(或者该密度下)的性能曲线,特别要对吸入性能和输入功率进行认真计算或较核。

7、确定齿轮油泵的台数和备用率:

对正常运转的泵,一般只用一台,因为一台大泵与并联工作的两台小泵相当,(指扬程、流量相同),大泵效率高于小泵,故从节能角度讲宁可选一台大泵,而不用两台小泵,但遇有下列情况时,可考虑两台泵并联合作:

流量很大,一台泵达不到此流量。

对于需要有50%的备用率大型泵,可改两台较小的泵工作,两台备用(共三台)

对某些大型泵,可选用70%流量要求的泵并联操作,不用备用泵,在一台泵检修时,另一台泵仍然承担生产上70%的输送。

对需24小时连续不停运转的泵,应备用三台泵,一台运转,一台备用,一台维修。

8、一般情况下,客户可提交其选泵的基本条件,由我司给予选型或者推荐更好的泵产品。如果设计院在设计装置设备时,对泵的型号已经确定,按设计院要求配置。

9、确定泵的台数和备用率:

1、对正常运转的泵,一般只用一台,因为一台大泵与并联工作的两台小泵相当,(指扬程、流量相同),大泵效率高于小泵,故从节能角度讲宁可选一台大泵,而不用两台小泵,但遇有下列情况时,可考虑两台泵并联合作:流量很大,一台齿轮泵达不到此流量。

2、对于需要有50%的备用率大型泵,可改两台较小的泵工作,两台备用(共三抬)

3、对某些大型泵,可选用70%流量要求的泵并联操作,不用备用泵,在一台泵检修时,另一抬泵仍然承担生产上70%的输送。

4、对需24小时连续不停运转的泵,应备用三台泵,运转,一台备用,一台维修。
