当前位置:离心泵厂家 / 新闻动态 / 公司新闻 / 真空泵的结构及特点说明。

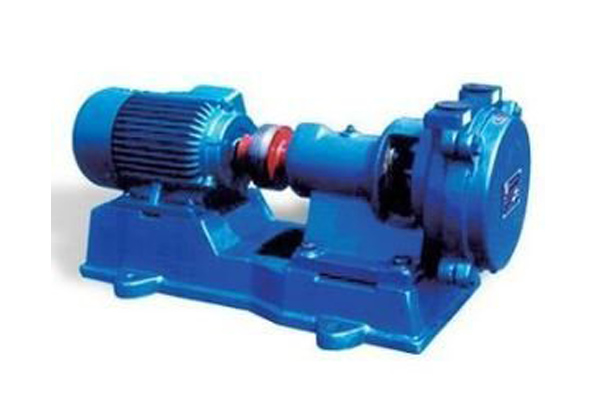

立式结构的进风口和出风口水平设置,便于管道的组装和连接。但该泵重心高,高速时稳定性差,因此该类型多用于小型泵。
卧式真空泵的进气口在顶部,出气口在底部。有时为了方便真空系统管道的安装和连接,排气口可以从水平方向连接,即进排气方向相互垂直。此时,排气口可以从左或右方向打开,除了排气管的一端之外,另一端被阻塞或与旁通阀连接。该泵重心低,高速运行稳定性好。这种结构常用于大中型泵。
真空泵的两个转子轴与水平面垂直安装。采用这种结构,装配间隙容易控制,转子装配方便,泵占地面积小。但泵重心高,齿轮拆装不便,润滑机构相对复杂。
真空泵的两个转子通过一对高精度齿轮相对同步运行。驱动轴通过联轴器与电机连接。传动结构布置主要有两种:一种是电机和齿轮放在转子的同一侧,如图所示。从动转子由电机端齿轮直接驱动,使主动转子轴的扭转变形小,两个转子之间的间隙不会因主动轴的大扭转变形而改变,使转子之间的间隙在运行时均匀。这种传动方式大的缺点是:a、驱动轴上有三个轴承,增加了泵的加工和装配难度,齿轮的拆卸和调整也不方便;b、整体结构不对称,泵的重心偏向电机和变速箱。
1、在更宽的压力范围内更大的泵送速度;
2、转子几何对称性好,振动小,运行稳定。转子之间和转子与壳体之间有间隙,不需要润滑,摩擦损失小,可以大大降低驱动功率,从而实现更高的转速。
3、无需用油密封润滑真空泵腔,可减少油蒸汽对真空系统的污染;
4、真空泵腔内无压缩,无排气阀。结构简单紧凑,对泵送气体中的灰尘和水蒸气不敏感;
5、压缩比低,抽氢效果差;
6、转子表面为复杂形状的曲面圆柱体,加工和检验难度大。
