XD型旋片式真空泵

XD型旋片式真空泵

XD型旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速,低噪声,抽速快,效率高。该旋片真空泵只需空气冷却,有防返油结构,防止泵油返入被抽系统,泵内装有排气过滤器,有效消除油雾,运转平衡,振动小,可以在任意压强下工作。

查看更多【真空泵】产品

021-62586878

XD型旋片式真空泵概述

XD型旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速,低噪声,抽速快,效率高。该旋片真空泵只需空气冷却,有防返油结构,防止泵油返入被抽系统,泵内装有排气过滤器,有效消除油雾,运转平衡,振动小,可以在任意压强下工作。该泵的技术参数2×10-2Pa,已普遍适用食品真空包装,医药、印刷机械纸张输送,玻璃工业输送,真空夹具,干燥等单位的使用。

XD型旋片式真空泵特点

1、XD型旋片式真空泵可以在任意入口压强下工作,最大的特点。

2、内部装有油雾消除器,能有效地消除泵排出的气体中的油雾,避免油雾对周围环境的污染。

3、吸气口装有逆止阀,当XD型旋片式真空泵停止时逆止阀与泵内专门设置的孔的联合作用下,可以立即使泵与被抽系统隔离,防止泵油返入被抽系统,同时保持了被抽容器的真宽度,因而使用XD型旋片式真空泵可以不需要再配置带有放气的真空截止阀,从而可以减少用户的使用费用。

4、配有油气分离器,它与油雾消除器一起组成了有效的消音系统,能消除排气噪音,避免噪音污染。

5、XD型旋片式真空泵和电动机直接联接安装,采用空气冷却,不需水冷却管道,因此本型是一种结构紧凑,安装简便的设备。

6、结构设计合理,振动小,不用地脚螺栓即可工作。

XD型旋片式真空泵使用条件及介绍

1、XD型旋片式真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时,内置于吸气口的吸气阀使泵与被抽系统隔离,防止泵油返入被抽系统。泵由空气冷却。所有的泵均由直联的电动机通过弹性联轴器驱动。

2、XD型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。

3、入口压力范围:100Pa~100000 Pa,超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。

4、XD型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。

5、一般供应的电动机不防爆,如要求防爆或其它特殊要求时电动机必须符合相关的标准。

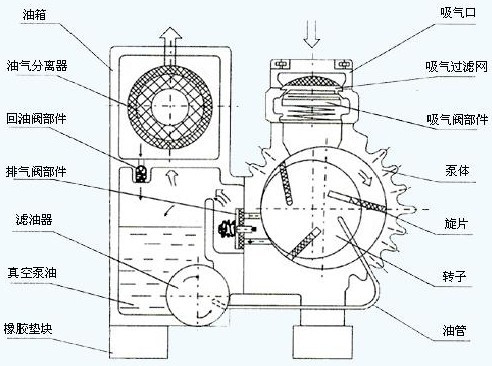

XD型旋片式真空泵的工作原理

XD型旋片式真空泵的工作原理

XD型旋片式真空泵工作原理与一般容积泵相同,泵腔内偏心的安装一个转子,转子上有三个径向滑动的旋片,在离心力和弹簧张力的作用下,紧贴泵腔内表面(相切),将泵腔分隔成三个工作室。当XD型旋片式真空泵运转时各工作室内的容积做周期性的变化,容积不断增大的工作室不断从吸气口吸入气体进入泵腔内,完成吸气的工作室自行与进气口隔离,容积不断缩小的工作室不断压缩被吸入的气体,当压强大于排气压时,气体通过泵腔与油箱之间的通路排出,每转一圈重复三次。XD型旋片式真空泵连续运转从而获得真空。

XD型旋片式真空泵性能参数

XD型旋片式真空泵性能参数

XD型旋片式真空泵适用范围

1、XD系列泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。

2、入口压力范围:1OOPa-1OOOOPa,超出此范围工作真空泵排气口将有油雾产生。

3、泵工作环境温度和吸入气体温度应在5℃-40℃之间。

4、XD系列真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。

5、一般供应的电动机不防爆、如要求防爆或其它特殊要求时电动机必须。


XD型旋片式真空泵安装尺寸图

XD型旋片式真空泵安装尺寸图

XD型旋片式真空泵安装尺寸图

XD型旋片式真空泵安装尺寸图
