铸铁气动隔膜泵工作原理特征

发布人：隔膜泵厂家 发布日期：2022-10-28 点击率： 本文关键词：铸铁气动隔膜泵

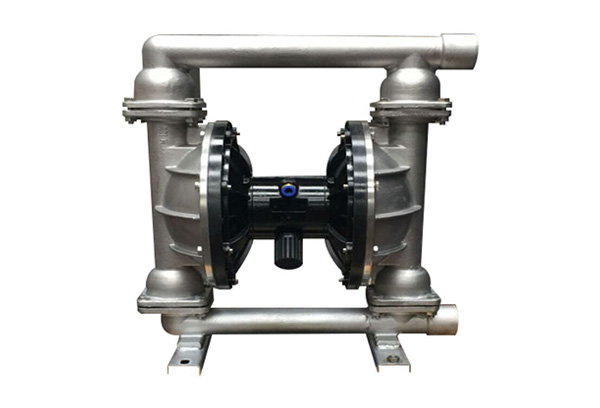

铸铁气动隔膜泵工作原理

在泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

铸铁气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、扬程可调(0-50米)气源压力只须大于1kg/cm2即能工作，防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。


铸铁气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需要灌水，吸程高达7m，扬程50 m，出口压 ≥6kgf／cm2

2、流动宽敞，通过性能好，允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；

3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf／cm2之间)；

4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质质*隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；

5、不必用电，在易燃、易爆场所使用安全可靠；

6、可以浸没在介质中工作；

7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或停机，泵也不会因此而损坏，一旦超负荷，泵也会自动地停机，具有自我 保护性能，当负荷恢复正常后，又能自动启动运行；

8、结构简单、易损件少，铸铁气动隔膜泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
