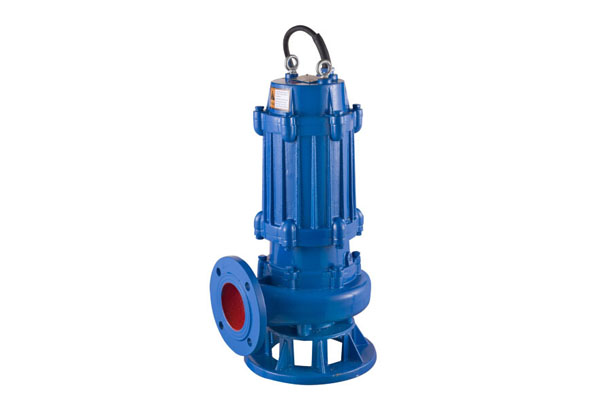

潜水排污泵的设计工艺与制造技术

发布人：隔膜泵厂家发布日期：2021-11-02 点击率：本文关键词：潜水排污泵

潜水排污泵设计工艺

1、根据用户要求，潜水排污泵采用我公司独有的最新潜水泵设计软件(CFD)计算机三维流体流场动力学数字仿真技术设计水力模型。设计的水力模型效率高，具有通过大颗粒和一定直径长纤维的能力，使泵在恶劣环境下安全可靠运行。

2、潜水排污泵采用机电一体化设计，结构紧凑，使用方便。

3、潜水排污泵具有多种保护功能：利用机组接线腔内的漏水报警装置检测接线腔的密封情况；定子绕组设有过热保护装置、定子绕组防结露装置、推力轴承温度传感器，泵油室设有机械密封泄漏报警装置。

4、潜水排污泵采用自动耦合系统安装，无需建设高大泵房，降低工程造价。

潜水排污泵制造与装配技术。

潜水排污泵的制造采用了许多先进的技术手段。

1、潜水无堵塞排污泵叶轮采用先进的水力模型设计，叶轮动平衡的平衡试验由上海申光平衡试验机进行，动平衡精度达到G6.3级，保证了泵的平稳运行，无振动，运行噪音小于75db。

2、潜水排污泵电机引出线应经过特殊处理。潜水排污泵长期在水下运行，工况恶劣。除了其他人为的不利因素，电缆会意外损坏，电机会被淹没。电缆经过特殊硫化密封处理后，消除了电缆断裂损坏电泵的隐患。主要原理是潜水电缆由橡胶外护套、填充物和电缆内芯组成，每根电缆内芯由橡胶内护套和多股电缆铜线组成。当电缆外护套或电缆内护套损坏时，介质会沿着电缆内芯与外护套之间的间隙或电缆内芯中铜线之间的间隙进入电机腔，从而烧毁电机。针对上述现象，我公司对单芯电缆进行剥皮、镀锡处理后植入橡胶，再植入橡胶，最后用橡胶圈密封。采用硫化橡胶水密电缆后，电机可在水下20米潜水，工作正常，从根本上杜绝了水进入电机的途径。

3、潜水排污泵转子轴和轴承采用热压装配，主要零件和关键部件在数控加工中心加工，在装配线上进行质量控制，在质量检测中心进行性能测试。

4、潜水排污泵铸件采用先进的模具制造技术和阿什兰工艺。三维尺寸精度准确，液压元件和叶片流道元件表面光滑，液压效率高，使零件在制造过程中完全满足设计要求。
