化工泵的密封形式有哪些

发布人:隔膜泵厂家 发布日期:2021-10-21 点击率: 本文关键词:化工泵

化工泵的主要密封形式有:油封密封、垫片密封、螺纹密封、迷宫密封、填料密封和动力密封、机械密封。

1、油封密封

它是一种结构简单、体积小、成本低、维修方便、阻力矩低的自紧式唇形密封。既能防止介质外泄,又能防止外界灰尘等有害物质的侵入,耐磨损。有一定的补偿能力,但不耐高压,一般用于低压场合的化工泵。

2、垫片密封

垫片是离心泵静密封的基本元件,应用范围非常广泛。垫片的选用主要由化工泵的介质、温度、压力和腐蚀性等因素决定。

3、螺纹密封

化工泵上一般有两种形式,一种是螺纹连接垫片密封,另一种是螺纹填充经济密封,均用于小口径螺纹连接密封场合。将电动隔膜泵的螺杆与垫片连接起来的密封件就是垫片,而螺杆只起到提供压紧力的作用。

4、迷宫密封

设计合理,加工精良,装配完好,速度快时,迷宫密封效果很好。但在实际应用中,由此引起的化工泵泄漏较多,因此在化工泵密封中并不常用。

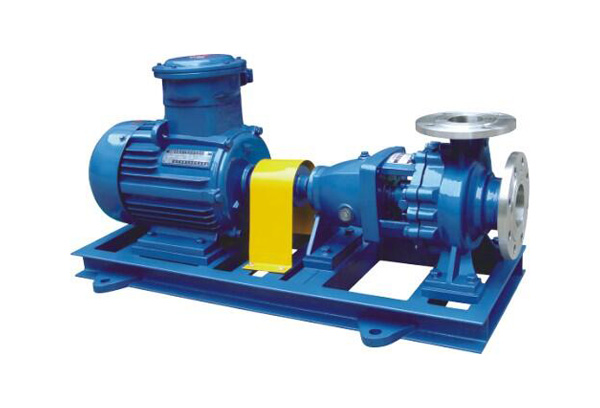

IH型化工离心泵

上图为:IH型化工离心泵

5、填料密封

是将一种富有压缩性和回弹力的填料放入填料函内,依靠压盖的轴向压紧力转化为径向密封力,从而起到密封作用。这种密封方式称为填料密封,这种填料称为密封填料。由于其结构简单,更换方便,价格低廉,速度、压力适应性广,介质范围广,被广泛应用于化工泵的设计中。

6、动力密封

化工泵在运行时,副叶轮产生的压头平衡主叶轮出口处的高压液体,从而达到密封。停车时,副叶轮不工作,因此必须配备停车密封装置,以解决停车时可能出现的化工泵泄漏。

副叶轮密封结构简单,密封可靠,使用寿命长。化工泵在运行时可以做到防滴水,所以常用于输送杂质介质的化工泵。

7、机械密封

化工泵行业使用的密封形式范围很广。由于机械密封具有泄漏少、寿命长的优点,因此机械密封是当今世界这些设备的主要轴封方式。机械密封也称为端面密封。它们在相关标准中是这样定义的:“至少一对垂直于旋转轴线的端面在流体压力和补偿机构的弹力(或磁力)的共同作用下保持紧密接触,辅助密封。通过滑动防止流体泄漏的装置。
