圆弧齿轮泵的工作原理及优点

发布人:隔膜泵厂家 发布日期:2021-10-12 点击率: 本文关键词:圆弧齿轮泵

圆弧属于容积泵的一种,是一种主要依靠泵缸与啮合齿轮之间形成的工作容积的变化和运动来输送液体或对其加压的旋转泵。现在它已经成为油传动系统传动、运输、润滑的“一把好手”,那么它是如何工作的,下面将为您解答。齿轮泵结构简单紧凑,制造容易,维护方便,可自吸,但流量和压力脉动大,噪音大。

齿轮泵必须配备安全阀,以防止泵或原动机因某些原因(如排放管堵塞)导致泵的出口压力超过允许值而损坏。它是一种容积式泵,由两个齿轮、一个泵体和前后盖组成。

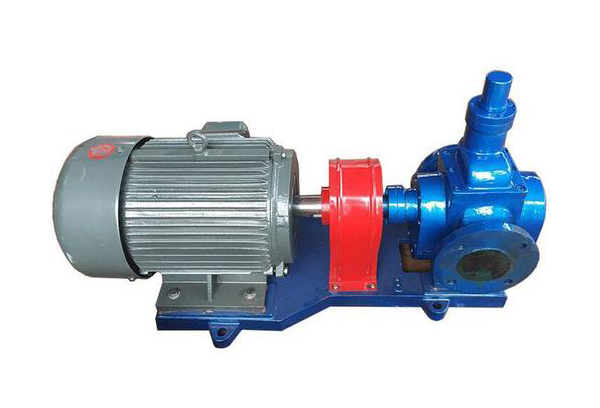

YCB型圆弧齿轮泵

当齿轮转动时,齿轮脱离侧的空间体积由小变大,形成真空,将液体吸入,齿轮啮合侧的空间体积由大变小,从而将液体挤压到管道中。吸入室和排出室由两个齿轮的啮合线分开。齿轮泵出口的压力完全取决于泵出口的阻力。

圆弧齿轮泵的优点如下:

圆弧齿轮泵采用了世界上最先进的一点连续接触齿轮,即双圆弧结合正弦曲线形成齿廓,可以完全消除渐开线齿轮泵。

圆弧齿轮在两个啮合齿廓之间是一点连续接触的,不会产生陷油,从而彻底解决了渐开线齿轮泵因陷油而产生的振动、噪音和轴承负荷增加的问题。

因此,圆弧齿轮泵效率高,噪音低,节能效果好。圆弧齿轮泵表面附着涂层的原理及特点:近年来,圆弧齿轮泵表面附着涂层技术在我国设备维修中得到了广泛应用,适用于各种材料的零部件和设备的修复。其工作原理是将二硫化钼、金属粉、陶瓷粉、纤维等特殊填料直接涂覆在材料或零件表面,使其具有耐磨、耐腐蚀的功能,主要用于表面强化和修复。
