多级立式离心泵的作用及结构特点说明

发布人:隔膜泵厂家 发布日期:2021-07-08 点击率: 本文关键词:多级立式离心泵,立式离心泵

多级立式离心泵泵体转子部分和电机组成,转子部分由泵轴、叶轮、轴套、叶轮止动套等组成。泵密封为机械密封。机械密封由平衡室内的加压水冷却和润滑。零件的进水口、中间和出水口用拉杆紧固。当多级立式离心泵电机带动轴上的叶轮高速旋转时,充满叶轮的液体沿叶片间的流道在叶轮中心下方的叶轮周围喷出。立式离心泵的作用:它同时起到增加压力和速度的作用,并通过导向壳的流道被引导到下一个叶轮。这一原理进一步增加了所有叶轮和导壳、液体的压力能。

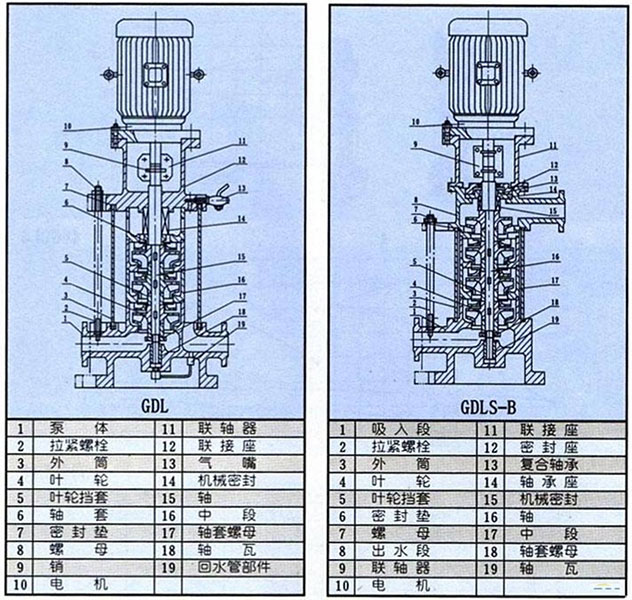

多级立式离心泵结构图

多级立式离心泵结构图

从上图可以看出,立式离心泵由电机、泵轴、叶轮、轴套、叶轮止动套等组成。立式离心泵是一种整体结构紧凑、体积小、重量轻、噪音低、节能效果显着、维修方便的离心泵。它采用标准立式电机和快装式机械密封,更换非常方便。泵的溢流部分采用不锈钢(304316)材质,可适用于弱腐蚀性介质。因此,多级立式离心泵具有以下特点:

1、垂直类型是一种很好的类型。水力模型和先进的制造工艺显着提高了离心泵的性能和使用寿命。

2、由于轴封采用硬质合金和氟橡胶制成的机械密封,可以提高泵运行的可靠性和输送介质的温度。

3、离心泵的溢流部分采用不锈钢板冲压焊接而成,适用于轻度腐蚀性介质。

4、整体结构紧凑、紧凑、轻便、噪音低、节能、维修方便。

5、离心泵的进出水口与泵座在同一水平线上,可直接在管道中使用。

6、使用标准电机,用户可以根据需要轻松配备电机。

7、可根据用户需要配备智能保护器,有效保护泵的空转、缺相和过载。

CDL多级立式离心泵

CDL多级立式离心泵
