产品详情

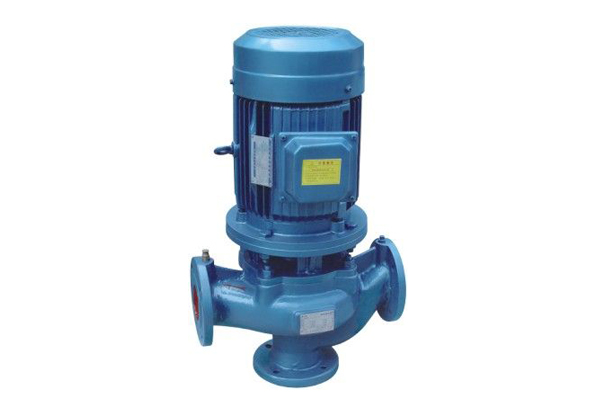

GW管道式排污泵

GW管道式排污泵

GW型无堵塞管道排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

查看更多【排污泵】产品

021-62586878

GW管道式排污泵产品概述

GW型无堵塞管道排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

GW管道式排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

GW管道式排污泵产品特点

1、泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。

2、大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

3、设计合理,配套电机合理,效率高,噪音低,节能效果显著。

4、机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。

5、泵为立式结构,进出口中心线在同一水平线上,且进出口法兰规格相同,安装拆卸十分方便。

6、占地面积小,无需建机房,可节省大量基建费用;在电机风叶端加上防护罩,整机可置于室外工作。

GW管道式排污泵型号意义

GW管道式排污泵型号意义

GW管道式排污泵使用条件

A、泵的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米,超过时应在订货时提出。

B、介质温度不超过60℃,介质重度为1~1.3kg/dm3。

C、铸铁材质的使用范围这PH5~9。

D、1Crl8Ni9Ti不锈钢材质可使用一般腐蚀性介质。

E、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。

注:用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。

GW管道式排污泵型号参数

型  号

口 径 (mm)

流 量 (m3/h)

扬 程 (m)

功 率 (kw)

转 速 (r/min)

效 率 (%)

GW25-8-22-1.1

25

8

22

1.1

2825

38.5

GW32-12-15-1.1

32

12

15

1.1

2825

40

GW40-15-15-1.5

40

15

15

1.5

2840

45.1

GW40-15-30-2.2

40

15

30

2.2

2840

48

GW50-20-7-0.75

50

20

7

0.75

1390

54

GW50-10-10-0.75

50

10

10

0.75

2900

56

GW50-20-15-1.5

50

20

15

1.5

2840

55

GW50-15-25-2.2

50

15

25

2.2

2840

56

GW50-18-30-3

50

18

30

3

2880

58

GW50-25-32-5.5

50

25

32

5.5

2900

53

GW50-20-40-7.5

50

20

40

7.5

2900

55

GW65-25-15-2.2

65

25

15

2.2

2840

52

GW65-37-13-3

65

37

13

3

2880

55

GW65-25-30-4

65

25

30

4

2890

58

GW65-30-40-7.5

65

30

40

7.5

2900

56

GW65-35-50-11

65

35

50

11

2930

60

GW65-35-60-15

65

35

60

15

2930

63

GW80-40-7-2.2

80

40

7

2.2

1420

52

GW80-43-13-3

80

43

13

3

2880

50

GW80-40-15-4

80

40

15

4

2890

57

GW80-65-25-7.5

80

65

25

7.5

2900

56

GW100-80-10-4

100

80

10

4

1440

62

GW100-110-10-5.5

100

110

10

5.5

1440

66

GW100-100-15-7.5

100

100

15

7.5

1440

67

GW100-85-20-7.5

100

85

20

7.5

1440

68

GW100-100-25-11

100

100

25

11

1460

65

GW100-100-30-15

100

100

30

15

1460

66

GW100-100-35-18.5

100

100

35

18.5

1470

65

GW125-130-15-11

125

130

15

11

1460

62

GW120-130-20-15

125

130

20

15

1460

63

GW150-145-9-7.5

150

145

9

7.5

1440

63

GW150-180-15-15

150

180

15

15

1460

65

GW150-180-20-18.5

150

180

20

18.5

1470

75

GW150-180-25-22

150

180

25

22

1470

76

GW150-130-30-22

150

130

30

22

1470

75

GW150-180-30-30

150

180

30

30

1470

73

GW150-200-30-37

150

200

30

37

1480

70

GW200-300-7-11

200

300

7

11

970

73

GW200-250-11-15

200

250

11

15

970

74

GW200-400-10-22

200

400

10

22

1470

76

GW200-400-13-30

200

400

13

30

1470

73

GW200-250-15-18.5

200

250

15

18.5

1470

72

GW200-300-15-22

200

300

15

22

1470

73

GW200-250-22-30

200

250

22

30

1470

71

GW200-350-25-37

200

350

25

37

1980

75

GW200-400-30-55

200

400

30

55

1480

70

GW250-600-9-30

250

600

9

30

980

74

GW250-600-12-37

250

600

12

37

1480

78

GW250-600-15-45

250

600

15

45

1480

75

GW250-600-20-55

250

600

20

55

1480

73

GW250-600-25-75

250

600

25

75

1480

73

GW300-800-12-45

300

800

12

45

980

76

GW300-500-15-45

300

500

15

45

980

70

GW300-800-15-55

300

800

15

55

980

73

GW300-600-20-55

300

600

20

55

980

75

GW300-800-20-75

300

800

20

75

980

78

GW300-950-20-90

300

950

20

90

980

80

GW300-1000-25-110

300

1000

25

110

980

82

GW350-1100-10-55

350

1100

10

55

980

84.5

GW350-1500-15-90

350

1500

15

90

980

82.5

GW350-1200-18-90

350

1200

18

90

980

83.1

GW350-1100-28-132

350

1100

28

132

740

83.2

GW350-1000-36-160

350

1000

36

160

740

78.5

GW400-1500-10-75

400

1500

10

75

980

82.1

GW400-2000-15-132

400

2000

15

132

740

85.5

GW400-1700-22-160

400

1700

22

160

740

82.1

GW400-1500-26-160

400

1500

26

160

740

83.5

GW400-1700-30-200

400

1700

30

200

740

83.5

GW400-1800-32-250

400

1800

32

250

740

82.1

GW500-2500-10-110

500

2500

10

110

740

82

GW500-2600-15-160

500

2600

15

160

740

83

GW500-2400-22-220

500

2400

22

220

740

84

GW500-2600-24-250

500

2600

24

250

740

82


GW管道式排污泵安装与使用

1.首先检查外部紧固件是否在运输中松动。

2.检查电源电压是否符合电机铭牌要求。

3.接通电源试转一下,看叶轮是否按泵上指示意的方向转,如方向倒转,将电缆中的任何二相线对调一下即可,试转时时间不能太久,以免烧毁密封件。

4.将泵安装好、开机运转。最好能将泵底脚螺丝装上。

GW管道式排污泵检查与维修

1.泵在使用前应检查电机绕组对机壳的绝缘电阻,如低于0.5兆欧,刚必须将定子烘干,待绝缘电阻升高后方可使用。

2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。

3.当泵密封出现漏水时,应及时更换密封件,更换时先将静密封装平装实,再将动密封装在轴上即可。

4.更换叶轮时,应用拉力器拉出,不能用锤子猛打,以免破坏轴度。

GW管道式排污泵常见故障原因

1.不出水,被抽送液体重度与粒度过高;液流道堵塞;叶轮转向错;棒料抽进叶轮被卡;管道出口高度超出额定扬程高度。

2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损;液体重度粒度过高。

3.绝缘电阻低,周围环境潮湿,机械密封严重漏水。

GW管道式排污泵安装尺寸图

GW管道式排污泵安装尺寸图

GW管道式排污泵安装尺寸图
